Изготовление аналога статора

Для изготовления статора потребуется изготовить форму отливки. Ключевая часть формы – это кор, который повторяет профиль ротора с учетом рабочих камер которые образуются в героторной паре насоса. (между ротором и статором). Оснастка - кор (форма ротора с учетом рабочих камер) на который одевается гильза и стягивается силовыми шпильками, образуя пространство для заполнения эластомером под давлением с последующей вулканизацией.

На фото представлен кор, повторяющий профиль ротора для одного из винтового насоса.

Этапы производства:

Предоставить точные размеры ротора или предоставить образец (лучше образец ротора)
Изготовление кора (кор остается у производителя)
Предоставить размеры гильзы статора (длина, внешний диаметр, размеры установочной фаски)
Выбор гильзы статора.
Выбор материала эластомера, исходя из химических и физических свойств перекачиваемой жидкости.
Изготовление (отливка и вулканизация) статора

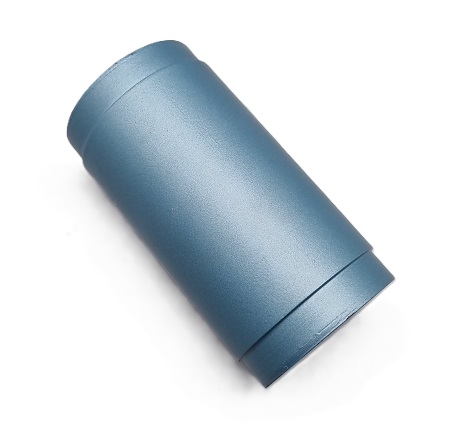

Покраска гильзы статора.
Сверление отверстие под температурный датчик защиты от сухого хода (по требованию)
Упаковка и отправка Заказчику готового стара и ротора, с которого снимали размеры.

На интересующие вас вопросы ответит наш специалист

Контакты технической поддержки по сервисному обслуживанию винтовых насосов
Тел: +7 812 320-70-96
E-mail: info@minikon.ru

Перечень запасных частей и инструкцию по эксплуатации можно запросить у наших специалистов.
